Монтаж и проектирование систем кондиционирования, отопления и вентиляции

Проектирование систем кондиционирования включает в себя ряд этапов и требует учета множества факторов, чтобы обеспечить комфортный микроклимат внутри помещений и оптимизировать энергопотребление. Вот подробный пошаговый процесс проектирования:

1. Определение требований и целей проекта

Перед началом проектирования вентиляции важно определить цели и требования заказчика. Это может включать:

• Тип помещения: офис, магазин, производственное помещение, жилой дом и т.д.
• Назначение помещения: постоянный рабочий режим, периодическое использование, сезонное применение и т.п.
• Климатические условия региона: температура, влажность, солнечная активность и др.
• Энергосбережение: необходимость снижения затрат на электроэнергию.
• Санитарно-гигиенические нормы: соблюдение норм по воздухообмену, влажности, температуре воздуха.

2. Анализ существующих условий

Необходимо провести обследование существующего здания или помещения, включая:

• Изучение архитектурных особенностей (объем помещения, высота потолков, площадь окон).
• Оценка теплопритоков (солнечное излучение, тепловыделение оборудования, количество людей).
• Анализ существующей вентиляции и отопления.
• Монтаж вентиляции
• Кондиционирование
• Вентиляция
• Отопление

3. Расчет теплового баланса

Расчет теплового баланса позволяет определить необходимые мощности кондиционеров. Основные составляющие расчета включают:

• Теплопоступления от солнечной радиации.
• Теплоотдача людей, техники и освещения.
• Потери тепла через стены, окна и крышу.
• Воздушные потоки (вентиляция, инфильтрация).

Формула расчета тепловой нагрузки выглядит следующим образом:

Где:

• QsolarQsolar​ — тепло от солнечного излучения,
• QpeopleQpeople​ — тепло, выделяемое людьми,
• QequipmentQequipment​ — тепло от оборудования,
• QventilationQventilation​ — потери тепла через вентиляцию.

4. Выбор типа кондиционера

Существует несколько типов кондиционеров, каждый из которых подходит для определенных условий вентиляции:

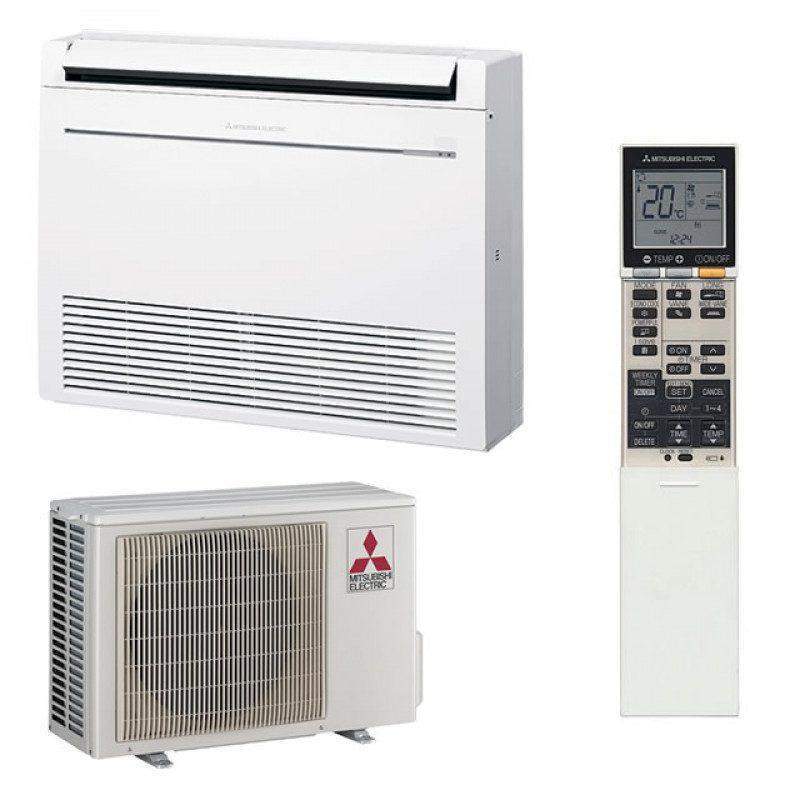

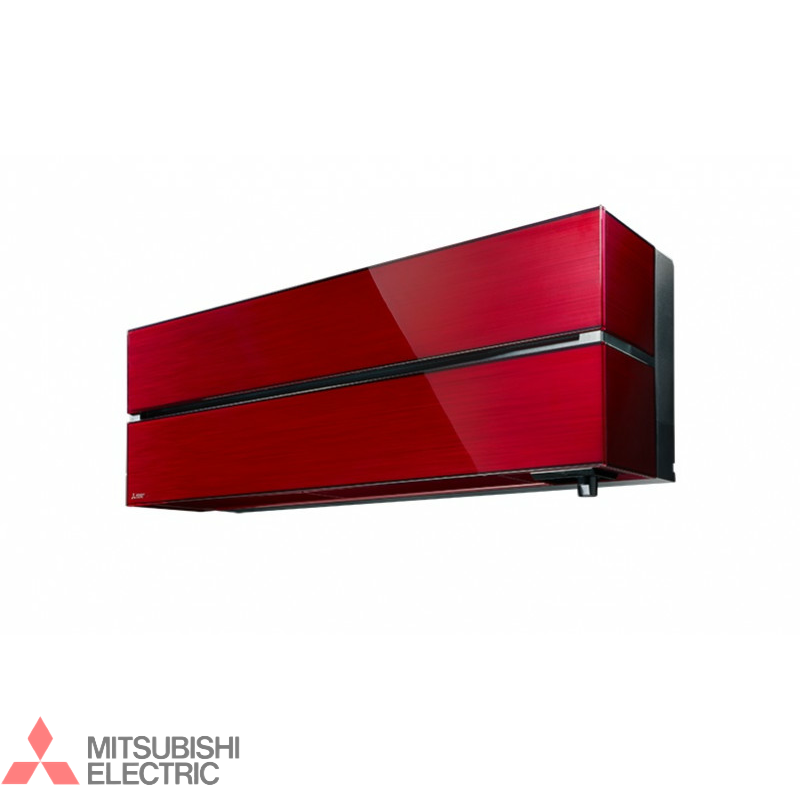

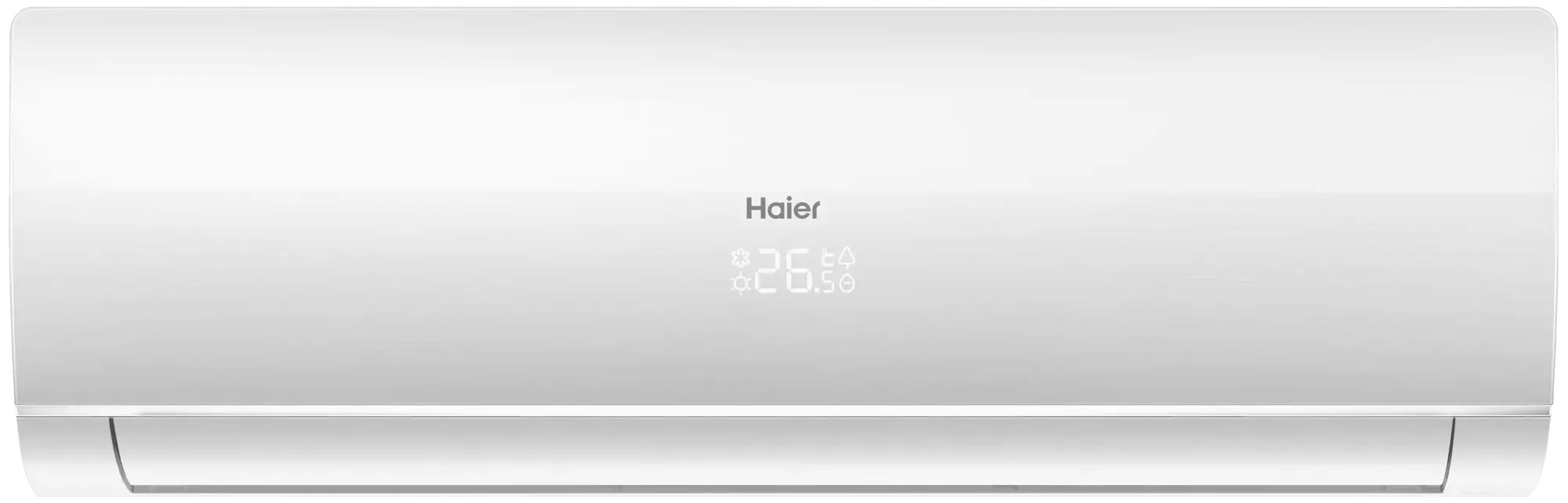

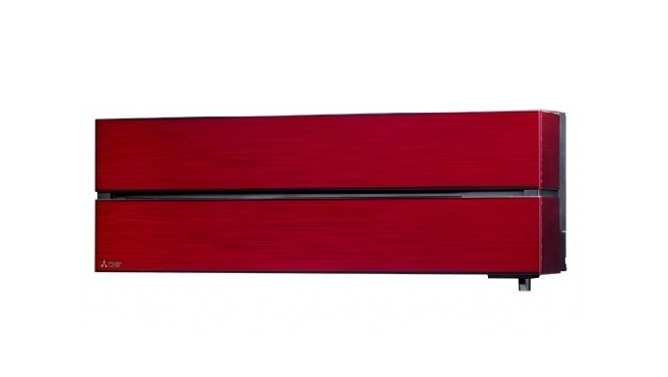

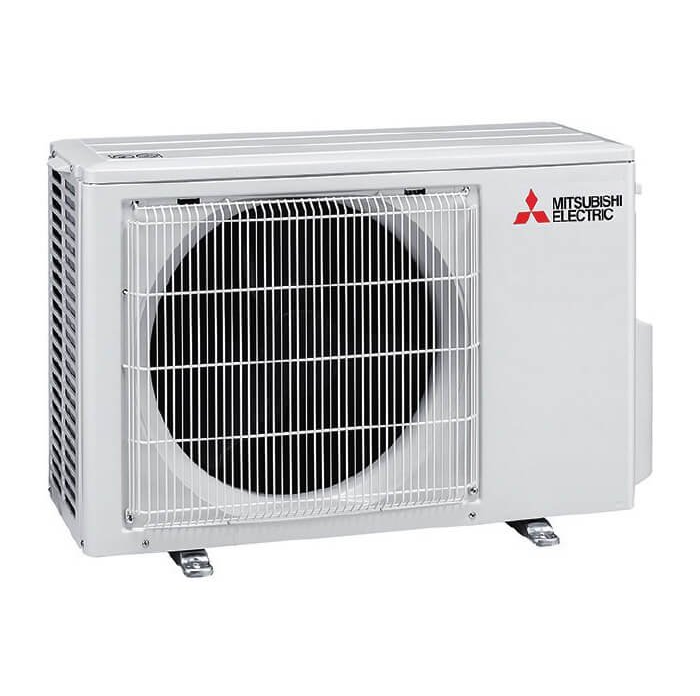

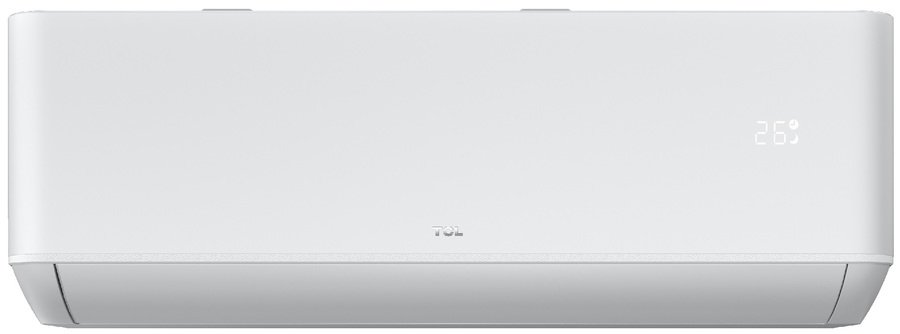

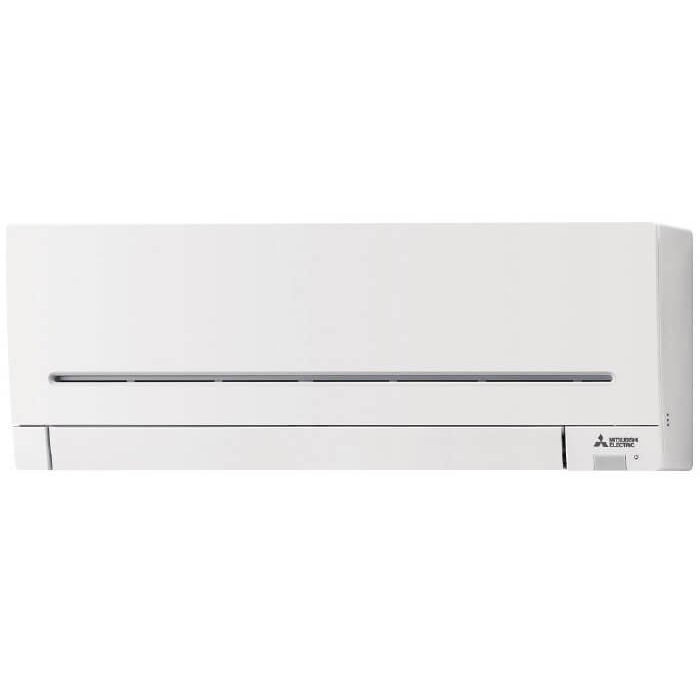

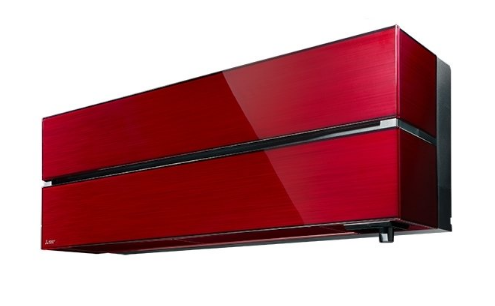

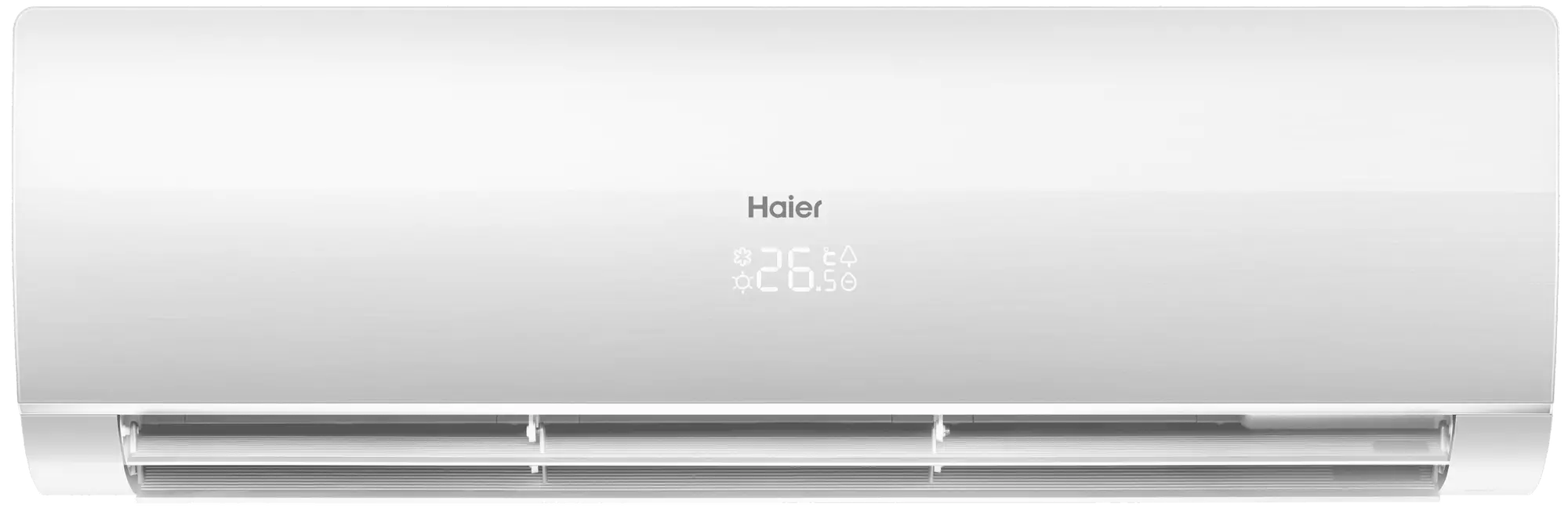

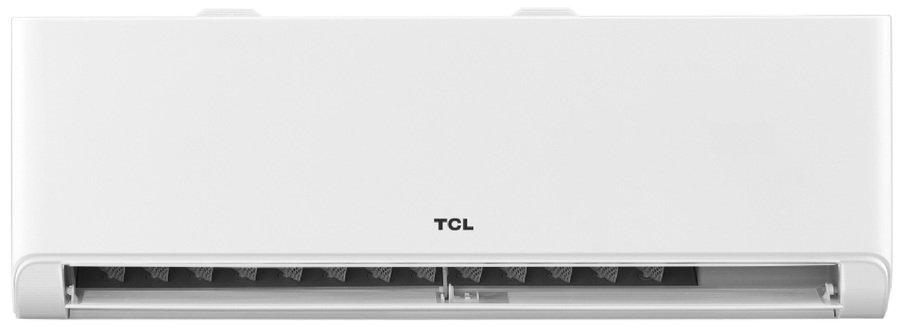

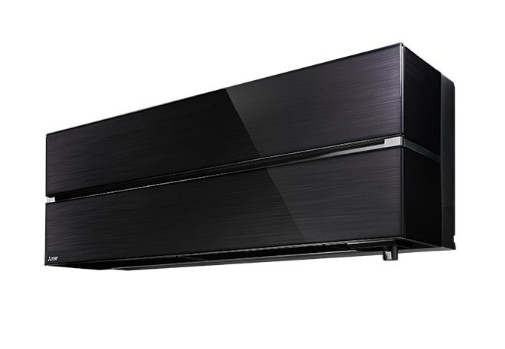

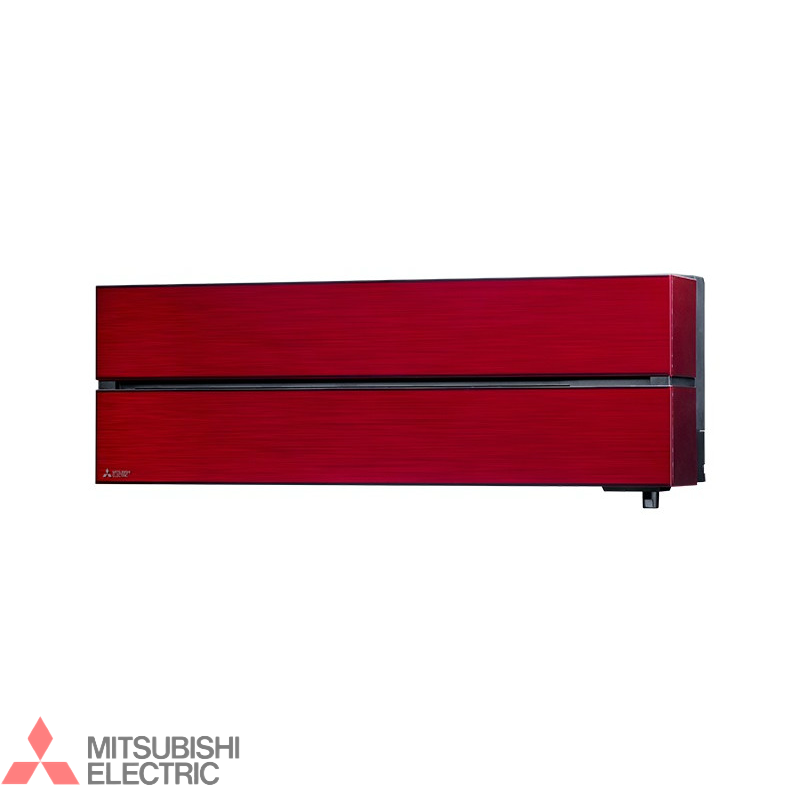

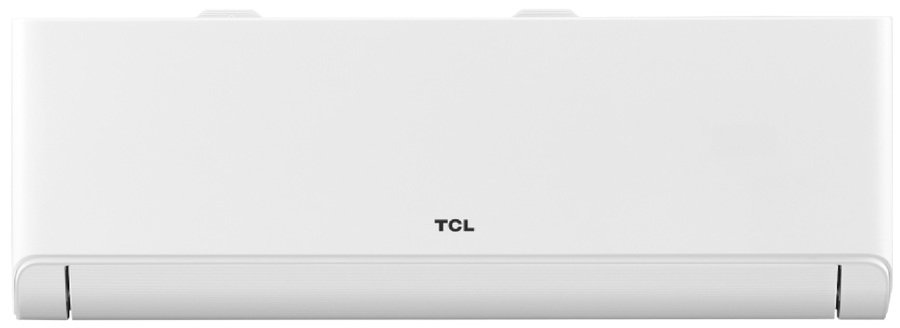

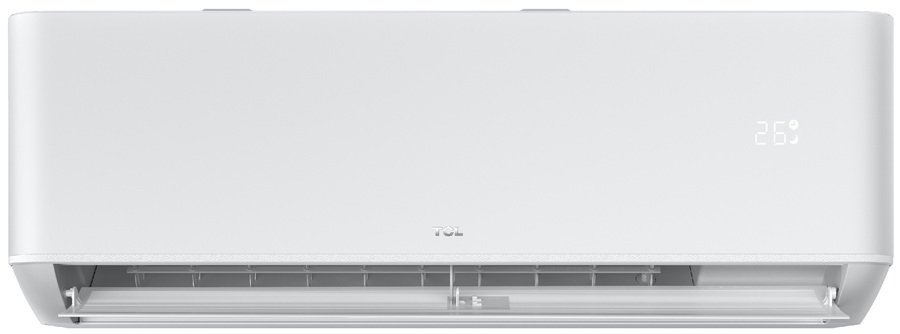

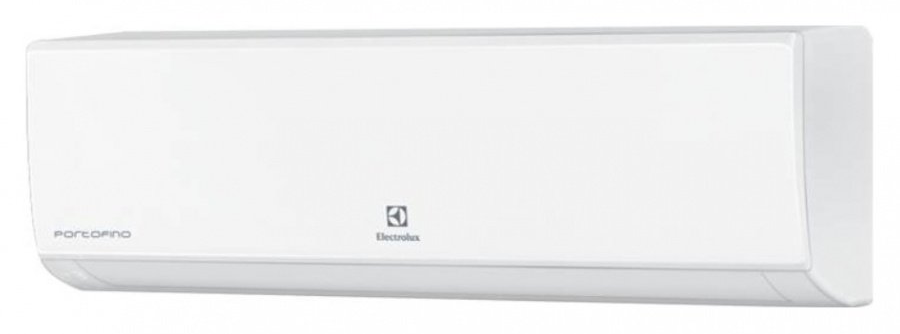

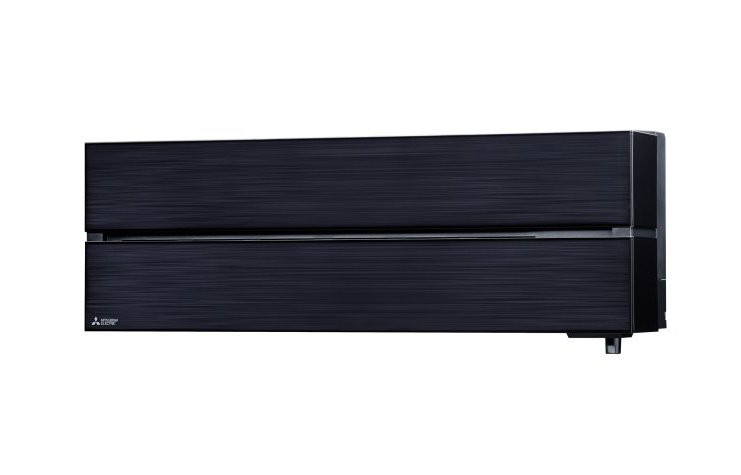

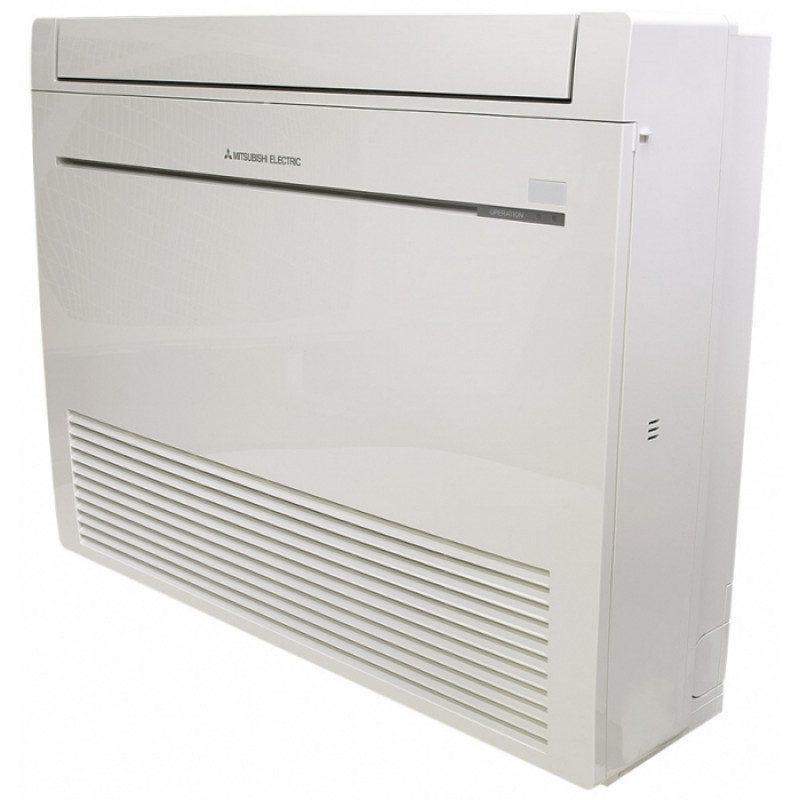

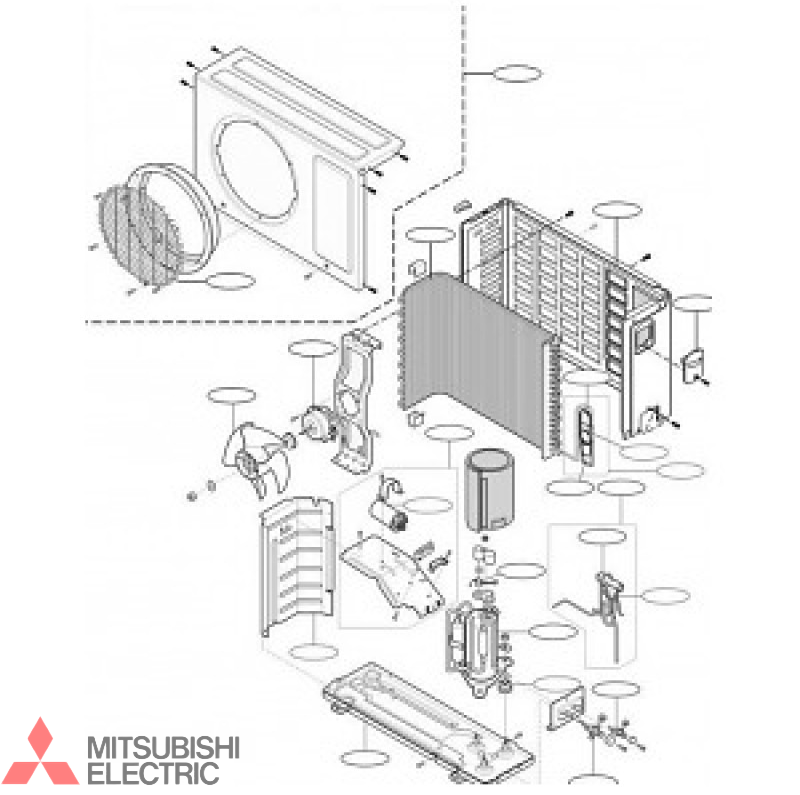

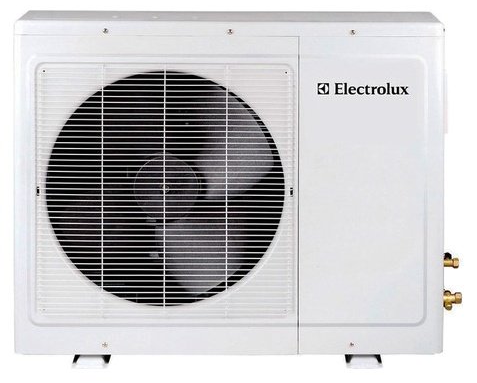

• Сплит-системы: состоят из внутреннего блока (испарителя) и наружного блока (компрессора). Подходят для небольших помещений.

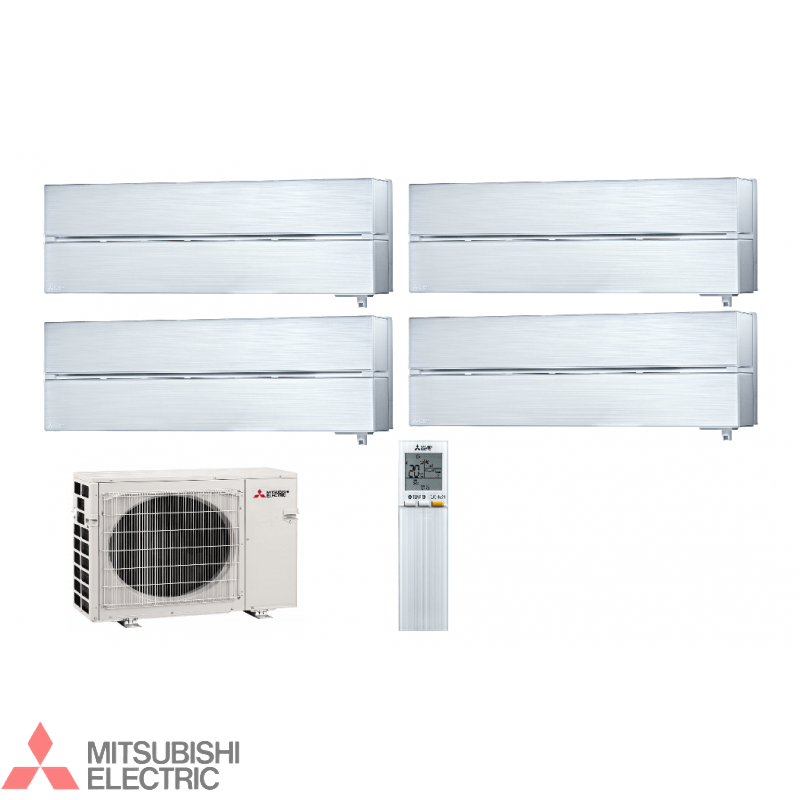

• Мультисплит-системы: позволяют подключать несколько внутренних блоков к одному наружному. Используются в жилых домах и офисных зданиях.
• Канальные кондиционеры: подходят для больших помещений, вентиляция обеспечивает равномерное распределение воздуха и отопление.
• Центральные кондиционеры: используются в крупных коммерческих объектах и промышленных предприятиях.

Выбор зависит от площади помещения для вентиляции, уровня шума, энергоэффективности и бюджета.

5. Разработка схемы размещения оборудования

Этапы разработки схемы включают:

• Планировка расположения внутренних и наружных блоков.
• Проектирование трассы трубопроводов фреона и дренажных линий.
• Учет местоположения вентиляционных отверстий и воздушных каналов.

Проектирование учитывает эстетические предпочтения клиента и удобство обслуживания оборудования.

6. Электропитание и автоматизация

Система должна быть обеспечена электропитанием соответствующей мощности. Для автоматизации управления системой рекомендуется установить контроль температуры и влажности (например, VAV-система или система с переменным расходом воздуха).

7. Согласование проекта и монтаж

После завершения всех расчетов и выбора оборудования проект согласовывается с заказчиком. Затем производится закупка материалов и оборудования, после чего начинается этап монтаж и пуско-наладочных работ.

Таким образом, проектирование систем кондиционирования является комплексным процессом, включающим расчет нагрузок, выбор оборудования, разработку схем и обеспечение правильного функционирования всей системы.

Монтаж систем вентиляции и отопления — это сложный и ответственный процесс, требующий профессионального подхода и соблюдения строительных норм и правил. Рассмотрим подробнее этапы установки обеих систем.

Монтаж систем вентиляции

Монтаж:

1. Подготовительный этап

• Осмотр помещения и подготовка чертежей, необходимых для точного определения месторасположения элементов системы.
• Проверка наличия коммуникаций и точек подключения электроэнергии.
• Закупка необходимого оборудования и материалов.

2. Установка воздуховодов

• Проведение замеров и разметка стен для крепления воздуховодов.
• Фиксация подвесов и кронштейнов.
• Укладка воздуховодов с соблюдением уклона для отвода конденсата.
• Герметичное соединение секций воздуховода специальными лентами или герметиками.

3. Установка вентиляционного оборудования

• Монтаж вентиляторов, фильтров, шумоглушителей и другого оборудования согласно проекту.
• Подключение устройств к электросети и проверка работоспособности.

4. Испытания и запуск

• Тестирование каждого элемента системы отдельно и совместно.
• Регулировка скорости вращения вентилятора и настройки автоматического режима работы.
• Оформление документации о приемке-передаче системы заказчику.

Монтаж систем отопления

Монтаж. Этапы:

1. Подготовительные мероприятия

• Составление плана отопительной системы с указанием положения радиаторов, трубопровода и котла.
• Покупка нужных комплектующих и приборов.
• Обеспечение доступности электроинструментов и вспомогательных приспособлений.

2. Прокладка магистралей

• Установочные работы начинаются с подвешивания магистральных стояков, прокладываемых вертикально вдоль стен.
• Горизонтальные трубы крепятся горизонтально над уровнем пола.
• Соединяются элементы трубопроводной сети сваркой либо резьбовыми соединениями.

3. Установка отопительных приборов

• Радиаторы устанавливаются строго параллельно полу и стене.
• Между стеной и батареей оставляют свободное пространство для циркуляции воздуха.
• Трубы подсоединяют к радиаторам, используя специальные фитинги.

4. Запуск и тестирование

• Перед первым использованием необходимо заполнить всю сеть теплоносителем.
• После заполнения выполняется удаление воздушной пробки и проверка давления.
• Проводится тестовая эксплуатация, чтобы выявить возможные неисправности.

Советы по монтаж

• Обязательно соблюдать правила безопасности при работе с электричеством и газовым оборудованием.
• Обращайте внимание на качество используемых материалов и надежность соединений.
• Рекомендуется привлекать квалифицированных специалистов для выполнения сложных операций.

Следуя указанным рекомендациям, вы сможете грамотно организовать установку систем вентиляции и отопления, обеспечив комфортные условия проживания или работы в помещении.

Правильно выполненный монтаж отопления обеспечивает комфортное проживание или работу в помещениях зимой и минимизирует затраты на обслуживание и эксплуатацию системы. Важно учесть несколько ключевых моментов перед началом работ.

Этапы

1. Проектирование

Первый — создание грамотного проекта. Профессиональный инженер-теплотехник составляет схему разводки труб, рассчитывает мощность котлов и радиаторов, определяет места их установки и учитывает особенности помещения (теплопотери, назначение комнат и прочее).

Основные аспекты:

• Тип используемого топлива (газ, электричество, твердое топливо)
• Вид системы отопления (водяная, электрическая, воздушная)
• Материал и диаметр труб
• Мощность котла и радиаторов
• Необходимость установки дополнительного оборудования (циркуляционные насосы, расширительные баки и др.)

2. Отопление. Подготовка инструментов и материалов

Для качественного монтаж понадобятся следующие инструменты и материалы:

• Трубопроводы (металлопластиковые, полипропиленовые, медные)
• Арматура (краны, вентили, клапаны)
• Котел отопления
• Радиаторы отопления
• Циркуляционный насос (при необходимости)
• Коллекторы, смесители, фильтры
• Крепежные элементы (хомуты, анкеры, крепежные клипсы)
• Инструмент (рулетка, перфоратор, ножовка, гаечные ключи, труборез, строительный уровень)

3. Демонтаж старой системы (если есть)

Перед началом монтаж новой системы, старую демонтируют. Все коммуникации отключаются, вода сливается, старые батареи и трубы снимаются.

4. Установка котла отопления

Котел монтируется согласно инструкции производителя. Особое внимание уделяется размещению дымохода и приточно-вытяжной вентиляции. Газовые котлы требуют особого внимания к вопросам пожарной безопасности и удаленности от легковоспламеняемых предметов.

Важно: установка газового оборудования обязательно должна проводиться специалистами лицензированной организации!

5. Прокладка трубопроводов

Прокладывают магистрали горячей воды, начиная с основного коллектора и заканчивая каждой точкой подключения батарей. Обычно используют металлопластиковые или полипропиленовые трубы диаметром 16–25 мм. Соединения выполняются пресс-фитингами или пайкой.

6. Установка радиаторов отопления

Радиаторы устанавливают равномерно по периметру комнаты, чаще всего под окнами. Расстояние между полом и нижней частью радиатора должно составлять около 8 см, а расстояние от подоконника — примерно 10 см. Положение проверяется строительным уровнем.

7. Подключение циркуляционного насоса

Если используется принудительная циркуляция теплоносителя, устанавливается циркуляционный насос. Его подключают в обратную линию подачи теплоносителя возле котла. Насос также снабжается фильтром грубой очистки.

8. Гидравлический испытательный запуск

Заполняют трубы водой и проводят гидравлические испытания под давлением. Если утечек нет, начинают регулировку системы: выравнивают температуру нагрева радиаторов, регулируют скорость потока жидкости в каждом контуре.

9. Настройка и ввод в эксплуатацию

Настраивается терморегулятор, выставляется нужная температура теплоносителя и включается котел в штатный режим эксплуатации. Система тестируется на протяжении нескольких часов подряд, устраняя мелкие дефекты.

Полезные советы

• Следуйте инструкциям производителей оборудования и соблюдайте строительные нормативы.
• Используйте качественные материалы и комплектующие.
• Поручите монтаж профессионалам, особенно если речь идет о газовых методах отопления.
• Регулярно проводите профилактику и техническое обслуживание вашей системы отопления.

Соблюдение всех указанных рекомендаций позволит вам создать эффективную и надежную структуру отопления, способствующую уюту и теплу вашего дома!
